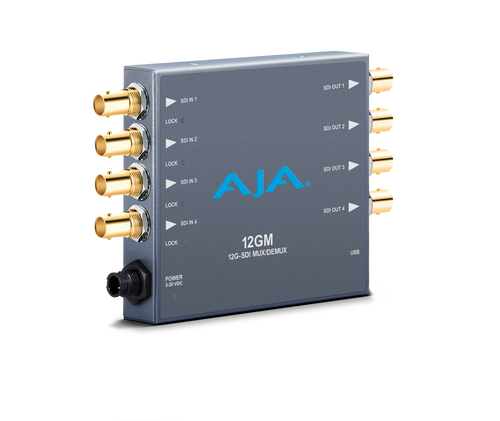

AJA 12GM 12G-SDI ↔ Quad-Link SDI Muxer／DeMuxer

AJA 12GM 是一部 SDI 傳輸 Mini-Converter，可將 12G-SDI 轉為 Quad-Link 3G-SDI，或將 Quad-Link 3G-SDI 合併為 12G-SDI。支援 4K、UltraHD、2K、HD 及 SD 工作流程，可於 12G、6G、3G 及 1.5G 速率之間作 Quad-Link ↔ Single-Link 互轉，亦支援 Dual-Link 及 Dual-Stream 轉換。

輸入及輸出均支援 Square Division（Quadrant）及 Two Sample Interleave（2SI）兩種像素映射，方便新舊 4K 設備互通。

商品特點：

• 多種 SDI 鏈路轉換

  支援 Quad、Dual 及 Single-Link 之間多種轉換，涵蓋 12G、6G、3G 及 1.5G-SDI。

• 2SI ↔ Square Division

  Two Sample Interleave 與 Square Division（Quadrant）像素映射互轉。

• 3G Level A ↔ Level B

  3G-SDI Level A 與 Level B Dual-Link 互轉，並支援 3G-B Dual Stream。

• 簡易幀率轉換

  可於分數及整數幀率之間作簡易幀率轉換（FRC）。

• HDR 及音訊直通

  HDR 訊號 metadata 直通並可選擇覆寫；SDI 嵌入音訊直通（24-bit，最多 16 聲道），包括 AC-3、E-AC-3 及 DD+ Atmos 壓縮音訊。

• 1×4 分配放大

  可設定為 1×4 分配放大器使用；Single-Link 12G／6G／3G／1.5G／270M SDI 亦可直通。

• Quad-Link 診斷

  提供輸入訊號診斷及時序分析，檢查 Quad-Link SDI 輸入是否對齊。

• 接口及設定

  4 × 12G-SDI BNC 輸入、4 × 12G-SDI BNC 輸出；可自動或手動控制，經 USB 及 AJA Mini-Config 軟件設定。

• 電源

  DC 5–16V 供電，功耗 12 W；隨機附電源火牛。機身尺寸 146.31 × 102.11 × 22.86 mm。

包括：

• AJA 12GM 主機 × 1
• 電源火牛 × 1
• USB 線 × 1
