Magewell USB Capture HDMI 4K Plus｜視像攝取卡

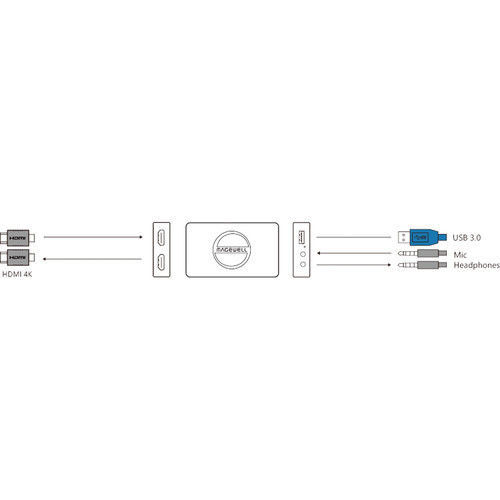

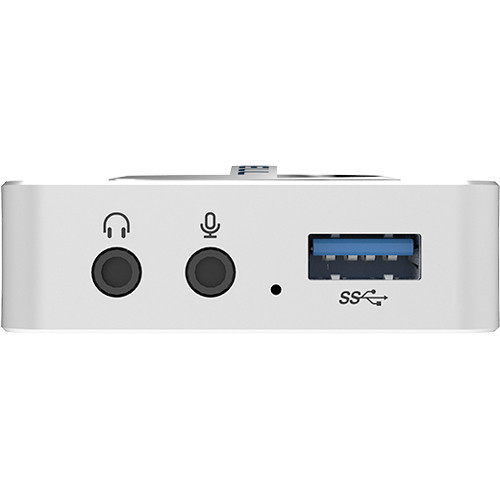

Magewell USB Capture HDMI 4K_Plus通過USB接口連接到您的計算機，使您可以通過HDMI 2.0輸入以嵌入式音頻捕獲多達4K DCI分辨率信號（4096 x 2160）。它使您可以從相機，遊戲機和其他各種設備直接捕獲到Windows，Mac，Linux或Chrome計算機。它還具有用於本地監視的HDMI環通，以及用於攝取外部音頻和提取嵌入式音頻的3.5mm音頻輸入和輸出。

該設備還提供多種處理和其他功能，包括分辨率縮放和去隔行。它還具有一個狀態LED，用於顯示輸入的狀態，包括空閒，輸入信號鎖定，存儲器故障或FPGA配置。

注意：
請使用隨附的Magewell USB 3.0電纜，這是自定義附件。使用任何其他類似的電纜都可能導致攝取問題，甚至損壞攝取卡。

主要特點

• HDMI 2.0 / 1.4輸入和環通，音頻輸入/輸出，USB 3.0計算機接口
• 捕捉高達4096 x 2160、4：4：4、60 fps
• 與Windows，Mac，Linux和Chrome操作系統兼容
• 即插即用操作
• UVC協議支持
• 向上/向下縮放
• 去隔行
• 影像控制
• 各種輸出色彩空間
• 固件可升級
• 一台主機上有多個設備

隨附的USB CaptureUtility V3

• 拍攝格式設定
• 音量控制
• 鏡像和翻轉
• EDID編輯和導入
• 固件升級
• 導出診斷報告
• 其他功能，例如裁切，去隔行和設備名稱設置

HDMI特定功能

• 600 MHz HDMI接收器
• 自適應HDMI均衡器
• 定制的EDID
• AVI /音頻/ SPD / MS / VS / ACP / ISRC1 / ISRC2 /色域信息幀的提取
• 全面的比色支持
• 高達4096 x 2160 4：4：4 60 fps輸入信號
• 2通道ISC60958音頻流
• 提取音頻形成信息和通道狀態數據
• 視頻定時信息提取
• 提取3D格式信息
• 並排的一半，上下和幀打包3D模式

模擬音頻功能

• 提取立體聲嵌入式HDMI音頻以通過3.5mm立體聲迷你插孔進行錄製和輸出
• 通過3.5毫米輸入插孔（麥克風電平）捕獲模擬音頻
• 通過3.5毫米耳機插孔播放音頻

影片擷取格式

• 捕獲分辨率高達4096 x 2160
• 捕獲幀速率高達120 fps（實際捕獲幀速率可能受到USB帶寬和內部工作頻率的限制；英特爾USB 3.0控制器上的典型捕獲幀速率如下：高達90 fps的1920 x 1080 YUY2和3840 x 2160 NV12最高30 fps）
• NV12和I420 4：2：0 8位（最高4096 x 2160）
• YUY2和UYVY 4：2：2 8位（最高4096 x 2160）
• RGB24和RGB32 4：4：4 8位（最大2048 x 2160）
• 默認捕獲格式為YUY2和NV12；使用隨附的USB Capture Utility軟件可以設置更多捕獲格式

視頻處理功能

• 具有640兆像素處理帶寬的視頻處理管道
• 播種
• 縮放比例
• 幀率轉換
• 垂直翻轉和鏡像

視頻去隔行

• 編織
• 混合頂部和底部字段
• 僅頂部字段
• 僅底部字段

長寬比轉換

• 自動或手動選擇輸入縱橫比
• 自動或手動選擇拍攝寬高比
• 三種長寬比轉換模式：忽略（變形），裁剪或填充（信箱或支柱）

色彩格式轉換

• 自動或手動選擇輸入顏色格式和量化範圍
• 自動或手動選擇捕獲顏色格式，量化範圍和飽和度範圍
• 支持RGB，YCbCr 601和YCbCr 709顏色格式
• 支持有限或完整的量化範圍
• 支持有限的，完整的和擴展的色域飽和範圍

一台計算機上的多個設備

• 將多個單元連接到一個系統
• 使用USB Capture Utility將設備序列號設置為系統中顯示的設備名稱

開發包

• USB Capture SDK提供的功能包括信號狀態提取，捕獲配置等。
